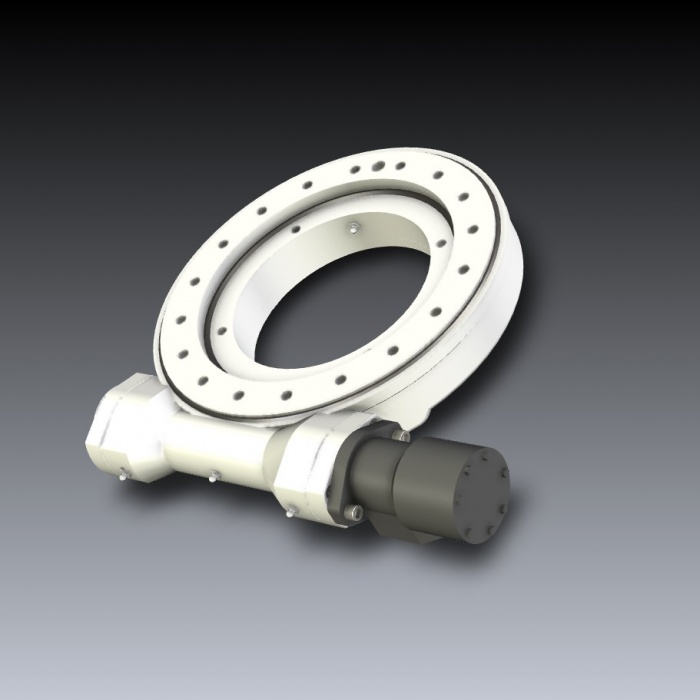

產品型號:WE14
所屬分類:工程用回轉減速機
訪問人數:158
發布日期:2022-02-18
產品簡介:工程用回轉減速機主要用于工程機械、園林機械、建筑機械、游樂(lè )場、交通運輸等行業,可用于高空作業車、隨車起重機、液壓平板車、機器人等產品上。它擁有較強的傾覆力矩及軸向力,可應對惡劣工況,該裝置擁有體積小、安裝維護方便,密封性能好的優勢。
了解更多
工程用回轉減速機主要用于工程機械、園林機械、建筑機械、游樂(lè )場、交通運輸等行業,可用于高空作業車、隨車起重機、液壓平板車、機器人等產品上。它擁有較強的傾覆力矩及軸向力,可應對惡劣工況,該裝置擁有體積小、安裝維護方便,密封性能好的優勢。
傳動方式:蝸輪蝸桿傳動
密封方式:密封條密封
減速比:86:1

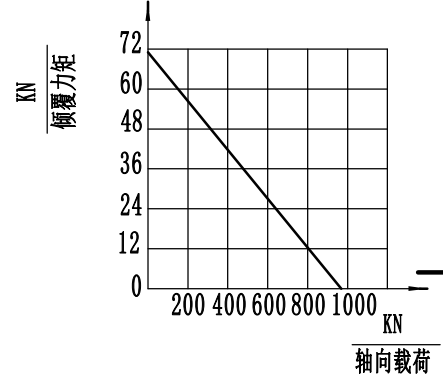

傾翻力矩:71.2kN.m(max)
軸向載荷:960kN
精度等級:≤0.1°
蝸桿輸入端:6B花鍵孔,φ25帶平鍵
回轉減速器性能參數表 | ||
項目 | 單位 | |
輸出轉速(斷續) | rpm | 1.4 |
額定輸出轉矩 | N.m | 8729 |
傾覆力矩(MAX) | KN.m | 71.2 |
保持力矩 | KN.m | 48 |
軸向載荷(MAX) | KN | 960 |
徑向載荷(MAX) | 360 | |
減速比 | 86:1 | |
精度等級 | ≤0.13 |
液壓馬達性能參數 | ||
壓力 | 12.1 | |
流量 | L/min | 23 |
|

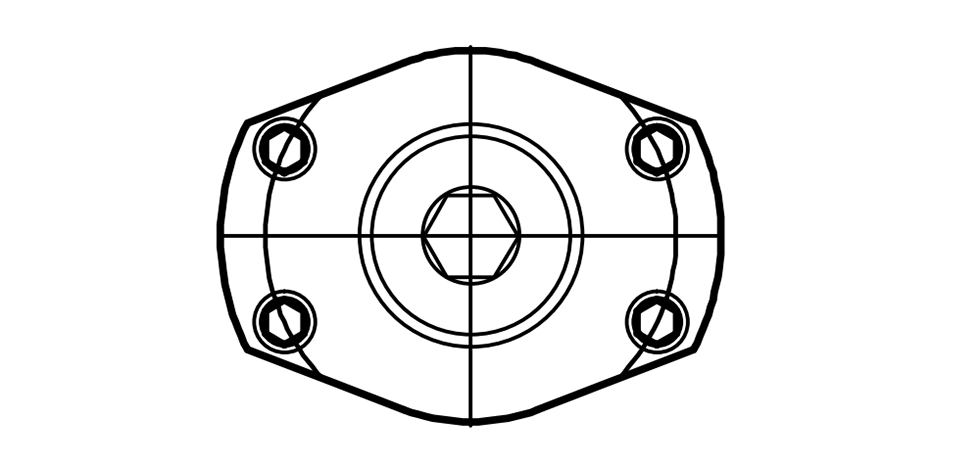

A向視圖

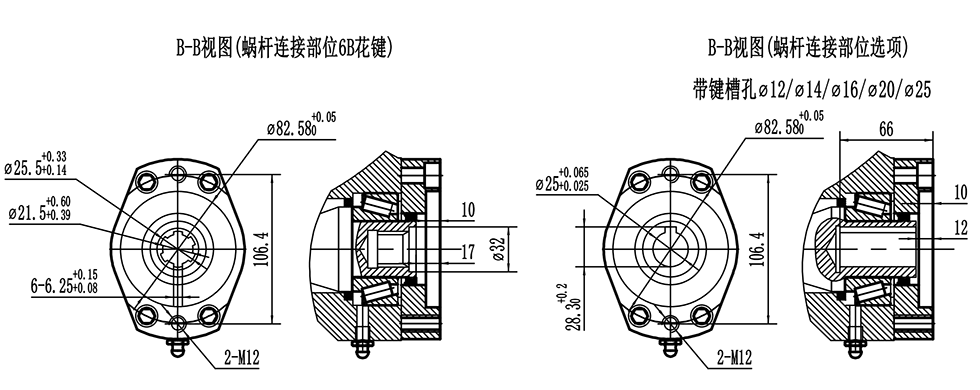

B-B視圖
